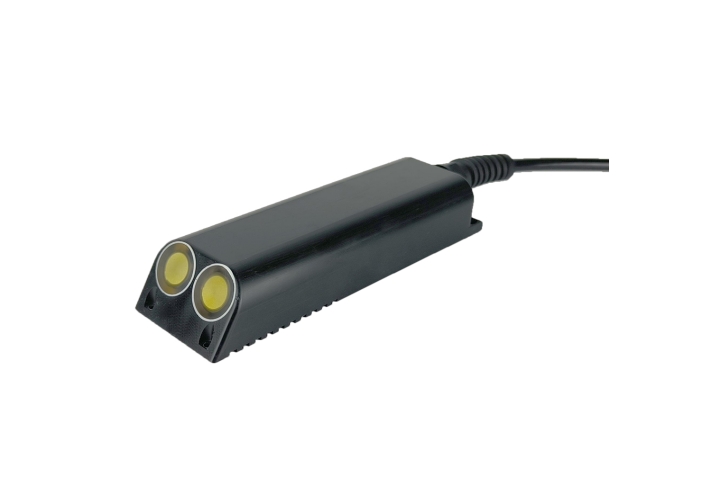

多普勒超聲波流量計ZH-CSLL10A
ZH-CSLL10A多普勒超聲波流量計是應用于河流、明渠及管道等工況的流速流量檢測儀器。其采用超聲波探測技術，測量精度高、穩定性高、受環境因素影響小，無轉動部件、維護頻次低、工作可靠性高，是在線測量和便攜測量的首選產品
工作原理
多普勒流量計原理：當超聲波聲源和觀察者做相對運動時，觀察者接收到的頻率與超聲波聲源頻
率不同。因此，相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變，且
隨水中懸浮運動速度的增加而增加，由此測出多普勒頻移，換算得到多普勒流量計所處水的流速。再
乘以渠道的截面積，得到流量信息。
因?yàn)槁曇粼谒袀鞑ニ俣扰c水溫密切相關，所以多普勒原理進行流速測量需獲得水中聲音傳播的
速度。因此設備內置了溫度傳感器用于溫度測量，進而修正聲速。液位深度測量采用擴散硅壓力傳感
器，測量流速傳感器所處位置距離液面的距離。
優勢特點
? 體積小巧，被流面小且外形呈流線態，對流態影響??；
? 采用Modbus通信協議，利用RS485總線進行通信 ；
? 無機械轉動部件，不存在泥沙堵塞或水草、雜物纏繞等問題；
? 設備全部采用電子設計，寬電壓供電，低功耗，無機械部件 ；
? 具有測量準確、穩定的優點，可靠性高，抗干擾性強；
? 應用范圍廣泛，可以在自來水到黃河水的各種水環境中應用。
技術參數
測量種類：流速、液位、溫度、瞬時流量
測量方式：連續在線式
測量原理：流速：聲學多普勒法，液位：壓力式，流量：速度面積法
流速：量程：0.021m/s～6.50m/s，分辨率：0.001m/s，精度：±1.0%±1cm/s
水位：量程：0.03m～10m（可定制），分辨率：0.001m，精度：0.001m
水溫：量程：-10℃～60℃，分辨率：0.001℃，精度：±0.5℃
發射頻率：2MHz
瞬時流量范圍：0.01m³/s～9999m³/s
工作電壓：DC4V～24 V
功耗（DC12V）：工作模式≤0.8W（電流65mA），待機模式≤≤0.14W（電流20mA）
響應時間：1s
穩定時間：7s
工作水深：0m～10m
數據更新周期：6s～60s（可調）
外殼材質：PVC
防護等級：IP68
耐腐蝕等級：10級
外形尺寸：170*50*29mm
線纜長度：標配10m導氣耐腐蝕線纜（可定制長度）
輸出信號：Modbus RS485
輸出信號內容：流速、液位、溫度、瞬時流量、累計流量
液體壓力要求：自然環境狀態下，1個標準大氣壓
可靠性MTBF：>25000h
