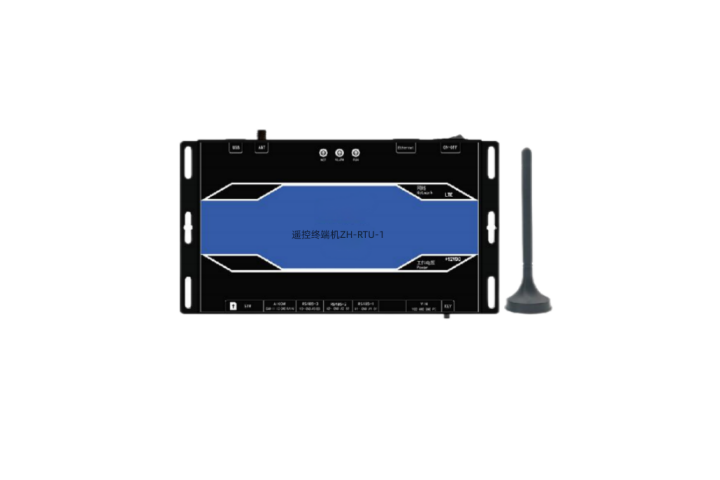

遙測終端機 ZH-RTU-1
ZH-RTU-1遙測終端機是生態環境監測、污染源監控專用數據采集器。支持有線以太網絡、無線2G/4G網絡，滿足不同環境下對遠程通信的要求。采用高性能工業級硬件， 一體化設計，保證 系統的穩定性和可靠性。配備豐富的采集控制接口，RS485、以太網、模擬量輸入、開關量輸入， 實現數據的采集、存儲、顯示、控制、報警及傳輸?shù)染C合功能。
低功耗設計，適用于市電或太陽能供電的監測現場，廣泛應用于各種生態環境監測信息化及江 河湖海水庫水污染建設項目，如工業園區、廠礦、企業、工程建設等單位的在線監測、污染源在 線監測、水質污染源在線監測、生態環境等進行實時測控領域；安裝便捷，降低施工難度。
低功耗設計，適用于市電或太陽能供電的監測現場，廣泛應用于各種生態環境監測信息化及江 河湖海水庫水污染建設項目，如工業園區、廠礦、企業、工程建設等單位的在線監測、污染源在 線監測、水質污染源在線監測、生態環境等進行實時測控領域；安裝便捷，降低施工難度。
產品特點：
1. 采用高性能工業級32位通信處理器。
2. 通信功能：支持GPRS,4G,短消息，衛星，433,以太網等多種通信方式。
3. 超低功耗：靜態電流<1mA(12V),待機工 作電流<10mA(12V)。
4. 工作模式：支持實時在線以及定時喚醒等工作方式。
5. 寬電壓設計：DC 6-30V，具有反接保護和短路保護功能。
6. 采集功能：支持多種485接口的水文水質傳感 器：水位、雨量、溫濕度、流速、流量、風速 風向、閘位、電池電壓等數據，其它傳感可定制。
7. 防雷設計：所有輸入輸出端口采用抗雷擊設計，可省缺外置防雷保護模塊。
8. 存儲功能：自帶flash存儲以及TF卡，可永久存儲歷史數據，掉電不丟失。
9. 圖片抓拍功能：支持2個工業相機抓拍上傳。
10. 視頻字符疊加功能：支持2路視頻字符疊加。
11. 配套上位機軟件，可設置渠道、管道、河道 斷面等相關參數。
12. 遠程管理功能：支持遠程配置、遠程升級、 遠程重啟、遠程維護功能。
13. 支持遠程升級、配置、維護。
14. 報警功能：水位雨量報警。
15. 可現場手機無線連接設備，通過小程序或 Web對設備進行配置和查看狀態。
16. 支持遠程數據讀取及歷史數據(3年)查看
17. 本地配置：本地支持USB以及WIFI配置，數據查詢，歷史數據導出。
18. 符合《SL651-2014水文監測數據通信規約 》,可根據客戶需求定制協議。
19. 符合《SL180-2015水文自動測報系統設備 遙測終端機》標準。
20. 支持3個中心站，可實現“一包多投”功能。
21. 支持最高256GB容量TF卡，可作為海量數據 存儲器使用。
22. 定時數據采集、本地存儲及上報平臺。
23. 支持主備信道切換，以及GPRS短信同時上報 (短信內容格式可定制)。
24. 支持?jǐn)嗑W(wǎng)續傳功能：自動和手動補傳數據。
規格參數：
使用方法：
ZH-RTU-1遙測終端機可以直接與水位計、雨量計、流速儀、流量計相連，只需要將 傳感器按照使
用說明書的要求接入相應的接口即可。根據傳感器的類型不一樣，需要對 遙測終端機進行采集設置
和參數設置。所有線纜接線完成后，檢查接線是否正常，插好 SIM卡或者有線網絡即可上傳數據。
在使用的過程中需要做好防雷保護措施。
1. 采用高性能工業級32位通信處理器。
2. 通信功能：支持GPRS,4G,短消息，衛星，433,以太網等多種通信方式。
3. 超低功耗：靜態電流<1mA(12V),待機工 作電流<10mA(12V)。
4. 工作模式：支持實時在線以及定時喚醒等工作方式。
5. 寬電壓設計：DC 6-30V，具有反接保護和短路保護功能。
6. 采集功能：支持多種485接口的水文水質傳感 器：水位、雨量、溫濕度、流速、流量、風速 風向、閘位、電池電壓等數據，其它傳感可定制。
7. 防雷設計：所有輸入輸出端口采用抗雷擊設計，可省缺外置防雷保護模塊。
8. 存儲功能：自帶flash存儲以及TF卡，可永久存儲歷史數據，掉電不丟失。
9. 圖片抓拍功能：支持2個工業相機抓拍上傳。
10. 視頻字符疊加功能：支持2路視頻字符疊加。
11. 配套上位機軟件，可設置渠道、管道、河道 斷面等相關參數。
12. 遠程管理功能：支持遠程配置、遠程升級、 遠程重啟、遠程維護功能。
13. 支持遠程升級、配置、維護。
14. 報警功能：水位雨量報警。
15. 可現場手機無線連接設備，通過小程序或 Web對設備進行配置和查看狀態。
16. 支持遠程數據讀取及歷史數據(3年)查看
17. 本地配置：本地支持USB以及WIFI配置，數據查詢，歷史數據導出。
18. 符合《SL651-2014水文監測數據通信規約 》,可根據客戶需求定制協議。
19. 符合《SL180-2015水文自動測報系統設備 遙測終端機》標準。
20. 支持3個中心站，可實現“一包多投”功能。
21. 支持最高256GB容量TF卡，可作為海量數據 存儲器使用。
22. 定時數據采集、本地存儲及上報平臺。
23. 支持主備信道切換，以及GPRS短信同時上報 (短信內容格式可定制)。
24. 支持?jǐn)嗑W(wǎng)續傳功能：自動和手動補傳數據。
規格參數：
| 產品尺寸 | 197*108*33（MM)（不包含天線和安裝件） |
| 重量 | 633g（不含包裝） |
| 供電電壓 | 6-30V |
| 存儲容量 | 16M flash+512M TF（可擴展至256G） |
| 功耗 | 靜態電流＜1mA（12V）、待機工作電流＜10mA（12V） |
| 硬件配置 | 2路4-20mA輸入接口，1路雨量輸入接口，3路RS485接口，3路12V可控電源輸出，內置4G通信模塊 |
| 指示燈 | 運行燈（綠色）、報警燈（紅色）、無線網絡燈（黃色） |
| 天線接口 | 標準SMA RF射頻天線接口 |
| SIM卡接口 | 標準自彈式用戶卡接口 |
| USB接口 | 標準USB-B USB2.0接口 |
| 有線網口 | 標準RJ45以太網接口 |
| 工作溫度 | -35℃-75℃ |
| 工作濕度 | 95%（無凝露） |
使用方法：
ZH-RTU-1遙測終端機可以直接與水位計、雨量計、流速儀、流量計相連，只需要將 傳感器按照使
用說明書的要求接入相應的接口即可。根據傳感器的類型不一樣，需要對 遙測終端機進行采集設置
和參數設置。所有線纜接線完成后，檢查接線是否正常，插好 SIM卡或者有線網絡即可上傳數據。
在使用的過程中需要做好防雷保護措施。
