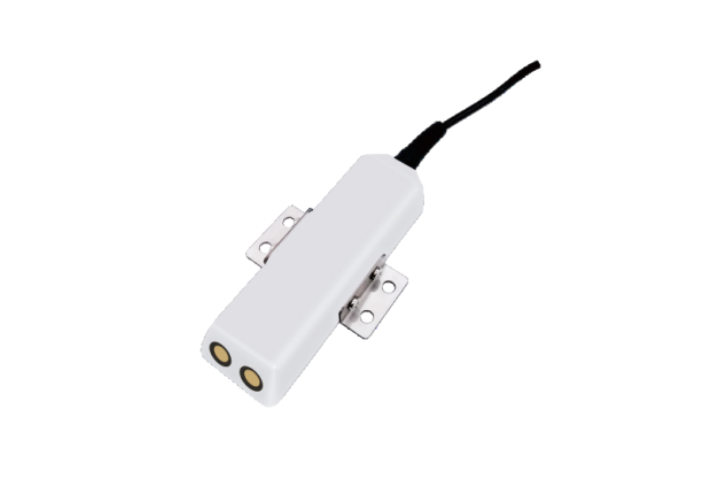

多普勒超聲波流量計ZH-CSLL10
ZH-CSLL10多普勒超聲波流量計是基于多普勒原理，采用DSP技術和先進的頻分
析算法，專為水體水位、流速、流量測量設計。
設備無旋槳、軸承等轉動部件，用多普勒技術探測流速，無摩擦、無慣性，測量點在 設備前方，不破壞流場，具有測量精度高、量程寬，感應靈敏，測流線性，不懼泥沙、 漂浮雜物，讀數直觀，操作簡便，不易損壞等特點。流體力學設計，對水體形態影響小，不影響測量精度。
ZH-CSLL10多普勒超聲波流量計支持RS485Modbus,并可根據客戶的要求定制 通訊協議。先進的頻譜分析算法能夠對待測水體的流速進行統計分析，可提供測量目標
的準確數據統計，例如瞬時流速，平均流速、實時水位、瞬時流量、累計流量等。
ZH-CSLL10多普勒超聲波流量計可用于檢測人工或天然的渠道、河流、水電站以及城市 地下排污井的水位、流速、流量監測。只需要將設備固定于待測斷面底部，不論是滿管或者非滿管均可獲得極高的測量精度。
析算法，專為水體水位、流速、流量測量設計。
設備無旋槳、軸承等轉動部件，用多普勒技術探測流速，無摩擦、無慣性，測量點在 設備前方，不破壞流場，具有測量精度高、量程寬，感應靈敏，測流線性，不懼泥沙、 漂浮雜物，讀數直觀，操作簡便，不易損壞等特點。流體力學設計，對水體形態影響小，不影響測量精度。
ZH-CSLL10多普勒超聲波流量計支持RS485Modbus,并可根據客戶的要求定制 通訊協議。先進的頻譜分析算法能夠對待測水體的流速進行統計分析，可提供測量目標
的準確數據統計，例如瞬時流速，平均流速、實時水位、瞬時流量、累計流量等。
ZH-CSLL10多普勒超聲波流量計可用于檢測人工或天然的渠道、河流、水電站以及城市 地下排污井的水位、流速、流量監測。只需要將設備固定于待測斷面底部，不論是滿管或者非滿管均可獲得極高的測量精度。
產品特點：
1. 優異的測量精度和數據穩定性。
2. 支持RS485 Modbus。
3. 寬流速范圍：0.02m/s到5m/s(可擴大 至10m/s)。
4. 硬件正反流速判斷，可支持正反測流。
5. 測量線性，出廠已校準，長期使用也無需校準。
6. 明渠和封閉管道專有流量運算法則。
7. 可測量人工或天然的渠道、河流和管道的流量。
8. 傳感器防護等級IP68,能夠在惡劣環境下長期工作。
9. 提供上位機軟件實時觀測數據，可輕松對接現有水文遙測系統。
10. 速度面積法流量測量，可自由設定斷面水位關系。
11. 安裝簡便，無需規則斷面。
12. 外形尺寸小巧，水淹沒探頭即可測量。
規格參數：
使用方法：
ZH-CSLL10多普勒超聲波流量計應安裝于渠道、管道、河道等順直段，順直段長度 最好是水力半徑的
5- 10倍(順直段越長測量精度越高),且這 一距離范圍內不得有過流 阻擋物(如水閘、堰等),以保證探頭前
端水流流態的均勻穩定。多普勒超聲波流量計 安裝時只需要4顆不銹鋼螺絲將設備安裝在渠道或管道底
部。對于有淤積的應用場合可 以將設備用支架抬高，預留一部分淤積高度，防止設備淤積導致測量偏差。
ZH-CSLL10多普勒超聲波流量計可以與ZH-RTU-1遙測終端機組成遠程在線流量監控系統。
1. 優異的測量精度和數據穩定性。
2. 支持RS485 Modbus。
3. 寬流速范圍：0.02m/s到5m/s(可擴大 至10m/s)。
4. 硬件正反流速判斷，可支持正反測流。
5. 測量線性，出廠已校準，長期使用也無需校準。
6. 明渠和封閉管道專有流量運算法則。
7. 可測量人工或天然的渠道、河流和管道的流量。
8. 傳感器防護等級IP68,能夠在惡劣環境下長期工作。
9. 提供上位機軟件實時觀測數據，可輕松對接現有水文遙測系統。
10. 速度面積法流量測量，可自由設定斷面水位關系。
11. 安裝簡便，無需規則斷面。
12. 外形尺寸小巧，水淹沒探頭即可測量。
規格參數：
| 測量原理 | 多普勒效應，速度面積法 | ||
| 流速 | 測量范圍 | 測量精度 | 分辨率 |
| 0.02-5m/s(可擴大） | ±1%±0.01m/s | 1mm/s | |
| 水位 | 測量范圍 | 測量精度 | 分辨率 |
| 0-10m（可擴大） | ±1cm | 1mm | |
| 流量 | 測量范圍 | 測量精度 | 分辨率 |
| 0.001-9999999m³/h | ±2-3%(根據斷面形態有所不同） | 0.001m³/h | |
| 溫度 | 測量范圍 | 測量精度 | 分辨率 |
| -20-65℃ | ±0.5℃ | 0.1℃ | |
| 基本 參數 |
供電范圍 | 功耗 | 數據刷新頻率 |
| 9-24V | ≤1W | 1HZ | |
| 接口 | 線纜 | 外殼材質 | |
| RS485 Modbus | 4芯電纜+1芯導氣管 | ABS材質 | |
| 產品尺寸 | 防護等級 | 工作溫度 | |
| 220mm*70mm*33mm（L*W*H) | IP68 | -20-65℃（不結冰） |
|
使用方法：
ZH-CSLL10多普勒超聲波流量計應安裝于渠道、管道、河道等順直段，順直段長度 最好是水力半徑的
5- 10倍(順直段越長測量精度越高),且這 一距離范圍內不得有過流 阻擋物(如水閘、堰等),以保證探頭前
端水流流態的均勻穩定。多普勒超聲波流量計 安裝時只需要4顆不銹鋼螺絲將設備安裝在渠道或管道底
部。對于有淤積的應用場合可 以將設備用支架抬高，預留一部分淤積高度，防止設備淤積導致測量偏差。
ZH-CSLL10多普勒超聲波流量計可以與ZH-RTU-1遙測終端機組成遠程在線流量監控系統。
