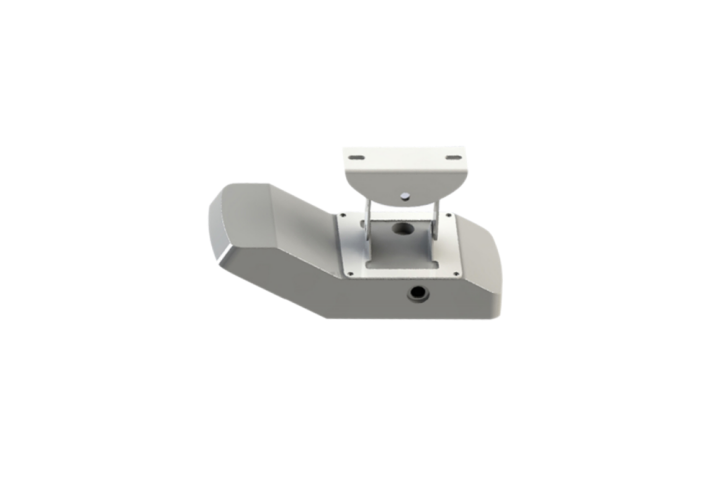

雷達流量計 ZH-SLL40A
ZH-SLL40A雷達流量計用于河流、渠道、管道等非接觸測流應用，雷達流量計內置 雷達水位計進行水位測量，內置雷達流速儀測流水體流速，通過速度面積法即可換算流量。
是一款雷達測流產品，采用多普勒原理對水流表面流速進行 探測，微波雷達不受溫度梯度、壓力、空氣密度、風或其他氣象環境條件的影響，可全 天候全天時穩定工作。本公司ZH-SLL40雷達流量計經過對大量的水利模型分析并總 結算法，相比其它的廠家測量的精度更高，并且采用進口雷達探測天線，起始速度更低 ,測量量程更廣。
本款雷達流量計廣泛應用于水文勘測、地表水資源監控、灌區量測水計量、 河長制河道監測、市政進排水水量監測、水電站生態下泄流量監測等領域、適用于規則 和不規則斷面、雷達測流系統可實現明渠、管道、河道水量數據的全天候自動采集與實時監控。
是一款雷達測流產品，采用多普勒原理對水流表面流速進行 探測，微波雷達不受溫度梯度、壓力、空氣密度、風或其他氣象環境條件的影響，可全 天候全天時穩定工作。本公司ZH-SLL40雷達流量計經過對大量的水利模型分析并總 結算法，相比其它的廠家測量的精度更高，并且采用進口雷達探測天線，起始速度更低 ,測量量程更廣。
本款雷達流量計廣泛應用于水文勘測、地表水資源監控、灌區量測水計量、 河長制河道監測、市政進排水水量監測、水電站生態下泄流量監測等領域、適用于規則 和不規則斷面、雷達測流系統可實現明渠、管道、河道水量數據的全天候自動采集與實時監控。
產品特點：
1. 防水、防結露、防雷設計，適用于各種野外環境。
2. 雷達發射波束角小，準確度高，不易 受外界影響。
3. 進口平面微帶雷達非接觸式測量，不 受氣候、泥沙及漂浮物影響。
4. 結構小巧，功耗低，安裝方便、易維 護。
5. 能夠適應復雜情況，不受高水位、垃 圾、淤泥、植被等影響。
6. 配套控制器遠傳設備，可輕松對接現有水文遙測系統。
7. 快速精確測量，數據輸岀穩定，且適 用于洪水期高流速環境。
8. 寬輸入電壓范圍，適合太陽能電池供電。
9. 測量運行和休眠模式相結合。
10. 一體化外殼設計，集水位、流速、流量監測于一體。
11. 獨有水利流速模型，測量精度更高。
產品規格：
使用方法：
雷達流量計適用于河道，渠道，管道的非接觸流量測量?？梢圆捎帽趻彀惭b或者抱箍安裝，
安裝時可直接采用膨脹螺絲固定在墻壁，橋梁上或者采用抱箍將設備固定在橫臂上。
安裝時應注意雷達流量計安裝位置，保證流態穩定，并且雷達照射區域沒有遮擋，雷達流
量計不被水淹沒，雷達流量計配合ZH-RTU-1遙測終端使用，在設備安裝完成后，設置相關斷
面的形態參數即可得到流量數據。
1. 防水、防結露、防雷設計，適用于各種野外環境。
2. 雷達發射波束角小，準確度高，不易 受外界影響。
3. 進口平面微帶雷達非接觸式測量，不 受氣候、泥沙及漂浮物影響。
4. 結構小巧，功耗低，安裝方便、易維 護。
5. 能夠適應復雜情況，不受高水位、垃 圾、淤泥、植被等影響。
6. 配套控制器遠傳設備，可輕松對接現有水文遙測系統。
7. 快速精確測量，數據輸岀穩定，且適 用于洪水期高流速環境。
8. 寬輸入電壓范圍，適合太陽能電池供電。
9. 測量運行和休眠模式相結合。
10. 一體化外殼設計，集水位、流速、流量監測于一體。
11. 獨有水利流速模型，測量精度更高。
產品規格：
| 流速測量 | |
| 有效距離 | 0-40m |
| 測量范圍 | 0.1-20m/s；0.1-40m/s |
| 測量精度 | ±0.01m/s；±1% |
| 分辨率 | 0.01m/s |
| 水位測量 | |
| 測量范圍 | 0-40m |
| 測量精度 | ±1cm |
| 分辨率 | 1mm |
| 基本參數 | |
| 供電范圍 | DC 9-24V |
| 功耗 | ＜3W |
| 天線頻率 | 24GHZ |
| 波束角 | 12° |
| 通信接口 | RS485（Modbus) |
| 垂直角范圍 | 20-70° |
| 增益調節 | 4級增益可調 |
| 干擾抑制 | 支持工頻干擾抑制，雨天干擾抑制，跳變干擾抑制，干擾頻點抑制，可設置不少于8個頻率屏蔽點，防止外部電磁干擾 |
| 工作溫度 | -30-65℃ |
| 防護等級 | IP68 |
使用方法：
雷達流量計適用于河道，渠道，管道的非接觸流量測量?？梢圆捎帽趻彀惭b或者抱箍安裝，
安裝時可直接采用膨脹螺絲固定在墻壁，橋梁上或者采用抱箍將設備固定在橫臂上。
安裝時應注意雷達流量計安裝位置，保證流態穩定，并且雷達照射區域沒有遮擋，雷達流
量計不被水淹沒，雷達流量計配合ZH-RTU-1遙測終端使用，在設備安裝完成后，設置相關斷
面的形態參數即可得到流量數據。
