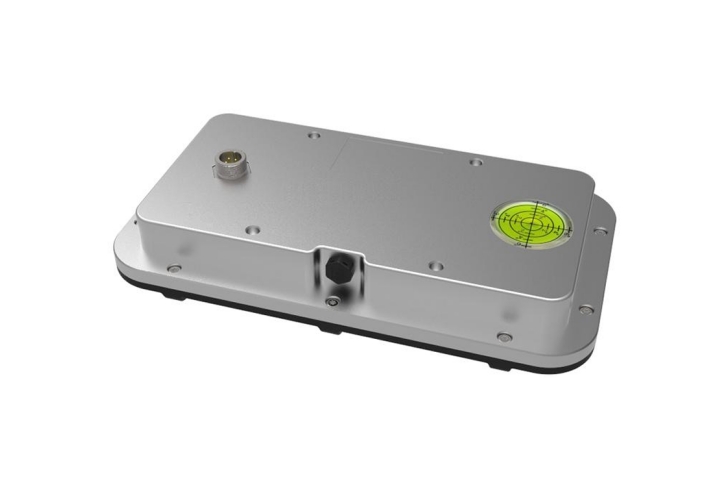

雷達水位計ZH-SW75
ZH-SW75 型雷達水位計產品為上海治聯自主研制的一款非接觸式水(物)位探測設備，可用于監測江河、湖泊、水庫水位及輔助水處理作業。本雷達水位計工作在24GHz ISM頻段，采用FMCW調制方式，可全天候?qū)崟r探測水體水位信息，不受氣候、溫度、水面水汽及水中污染物影響。產品內置高效的數據處理算法，確保產品測量結果的高精度。本產品提供三種標準物理電路接口：RS232、RS485(默認)、4～20mA。
主要特點
? FMCW調頻連續波模式
? 非接觸式測量、安全低損、維護少、不受泥沙等影響；
? 全天候工作，不受溫度影響，抗干擾能力強
? 測量運行和休眠模式相結合，節能降耗
? 多種接口方式提供，便于接入平臺系統
? IP67防水設計，適用各種野外環境
? 外觀小巧緊湊，超高性價比
? 安裝簡單，土建量少
產品參數
測量精度：≤±3mm
分辨力：1mm
數據格式：9600，n，8，1
通信接口：RS-485
通訊協議：MODBUS
天線樣式：平面微帶陣列天線， 11°× 11°
發射頻率：26GHz
輸出功率：13dBm
工作電壓：9～24V
工作電流：30mA
工作溫度：-45～85℃
防護等級：IP66
外形尺寸：160×75×12 (mm)
使用方法
雷達水位計是一款采用高頻微波雷達技術的水位計，通過傳感器發射電磁波照射水面并接收回
波，由此分析獲得水面至電磁波發射點的距離、方位等信息。該產品可有效的輔助監控水位變化狀態，
實現了水位計向高精度（毫米級）、高可靠性、安裝簡便的技術跨越；自帶水面波動濾波算法，為監
測單位提供更加精確穩定的水位信息，相比傳統雷達液位計具有精度高、功耗低、體積小等優勢。
